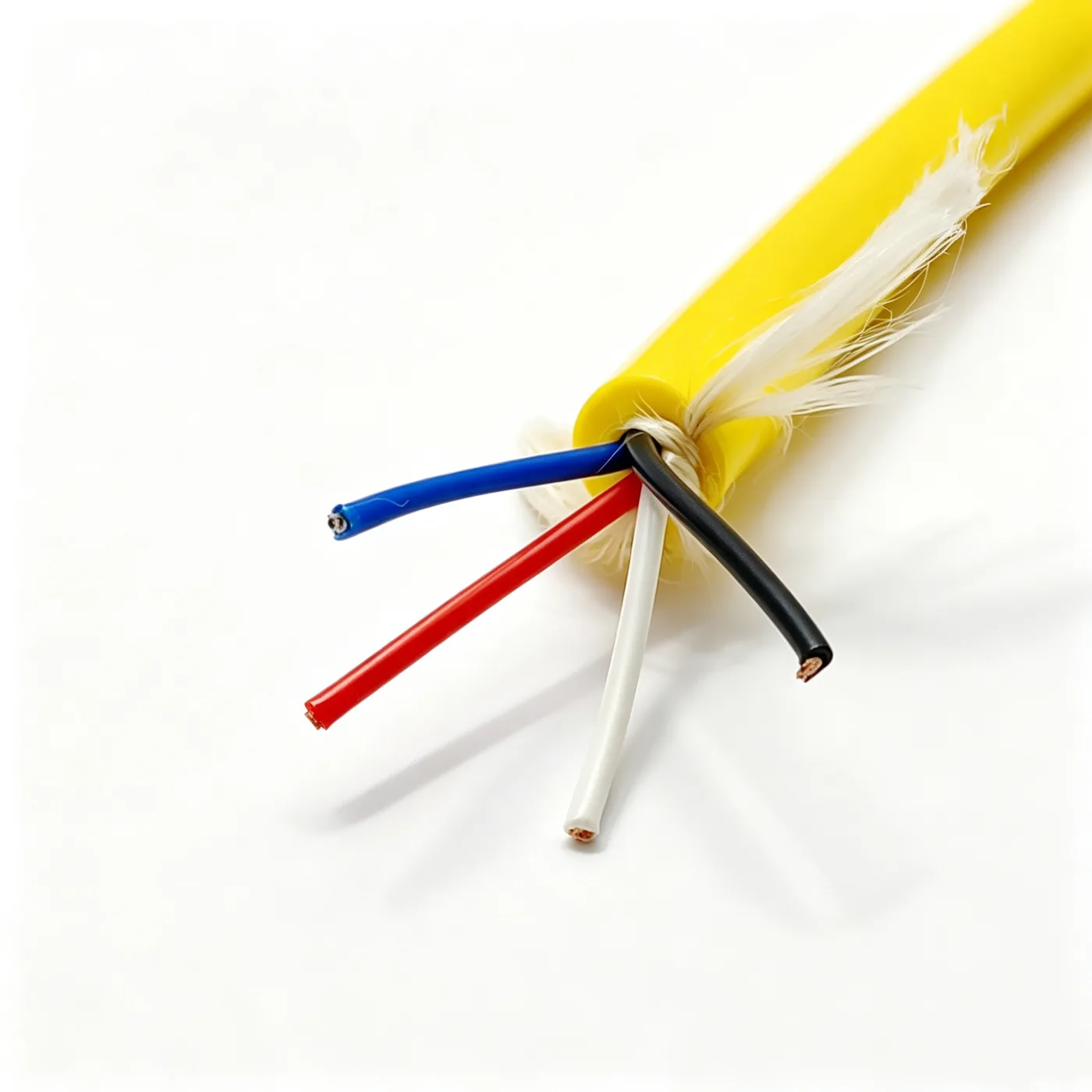

零浮力电缆 双护套 浮力电缆 3×0.75+2SMF

产品概述

零浮力电缆用于水下电力与信号传输，其设计目标是在水中既不明显上浮也不明显下沉，使缆体自身对水下设备产生的附加负载尽可能小。对水下机器人、声呐拖体、水下摄像与测量系统而言，线缆的浮力特性直接影响设备的姿态控制、续航表现与操纵手感，因此这类电缆通常需要同时兼顾低密度、耐水压、耐水解与柔软易收放等要求。

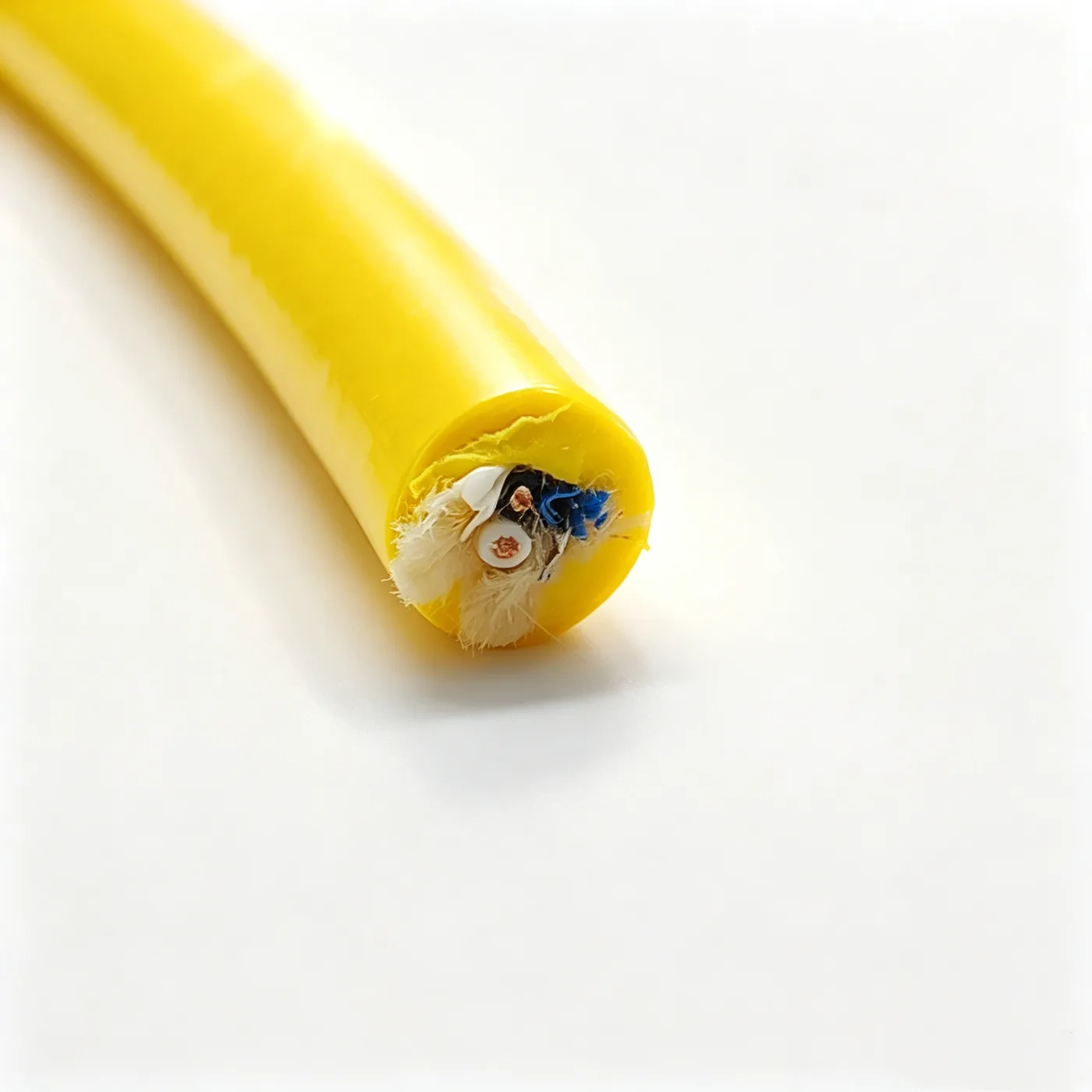

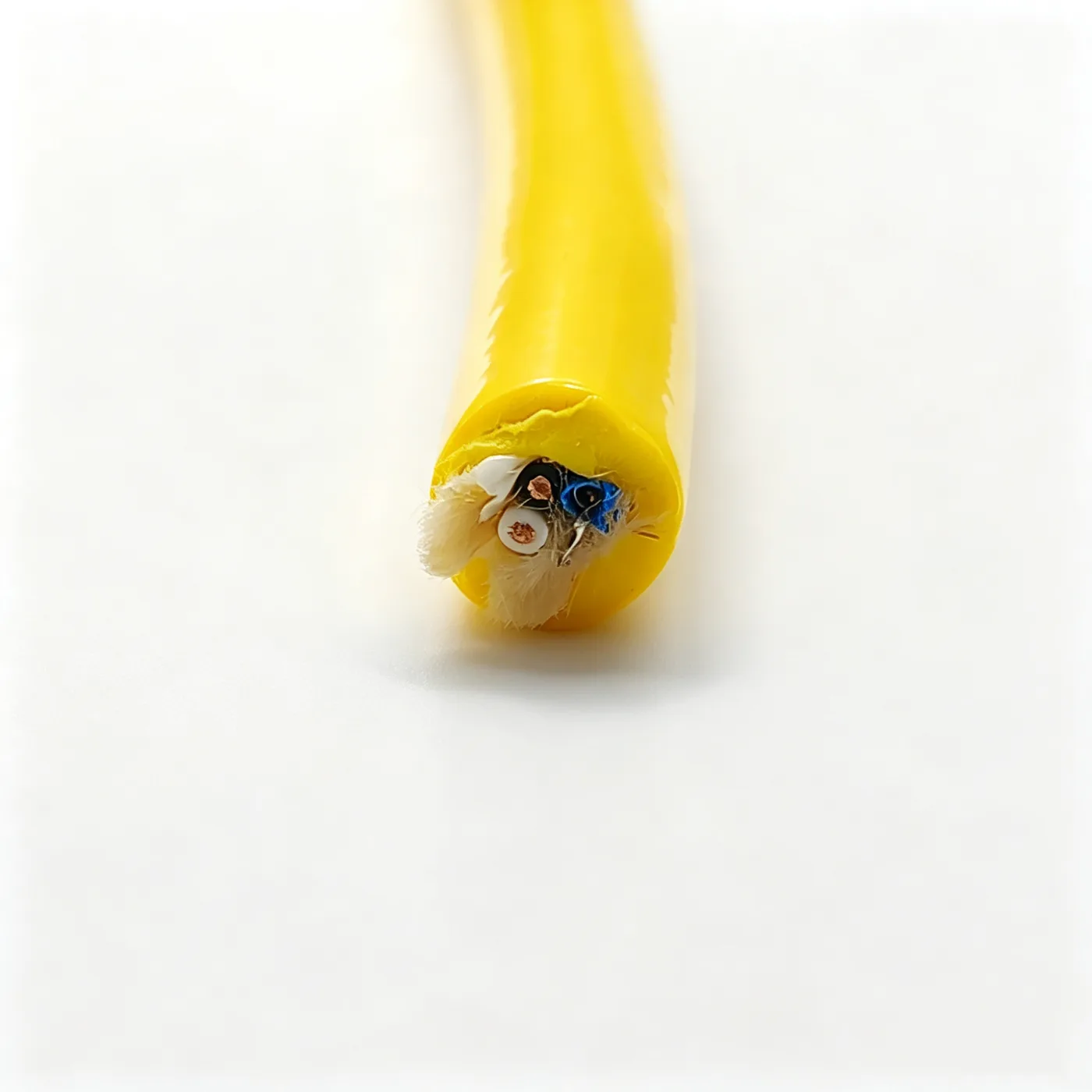

湃德电缆这款双护套浮力电缆采用光电复合结构，把三根电力芯线与两芯单模光纤集成在同一条缆体内，一条线即可完成供电、控制与数据回传，减少水下设备外挂线束的数量与缠绕风险。缆体由内到外依次为芯线、成缆层、发泡浮力层与外护套，各层功能划分清晰，便于按作业深度与使用环境调整。

结构与材料

• 导体：裸铜，0.75mm² 多股绞合，绞合外径 1.12mm，绞合紧密，反复弯曲时不易松散
• 绝缘：PE，厚 0.5mm，绝缘外径 2.1mm，三根芯线分黑、红、白，便于两端接线区分
• 光纤单元：两芯单模光纤随缆敷设，承担信号与数据回传，与电力芯线相互独立、互不干扰
• 成缆：电力芯线与光纤单元同向绞合成缆，成缆外径 5±0.2mm，缆芯圆整、层间受力均匀

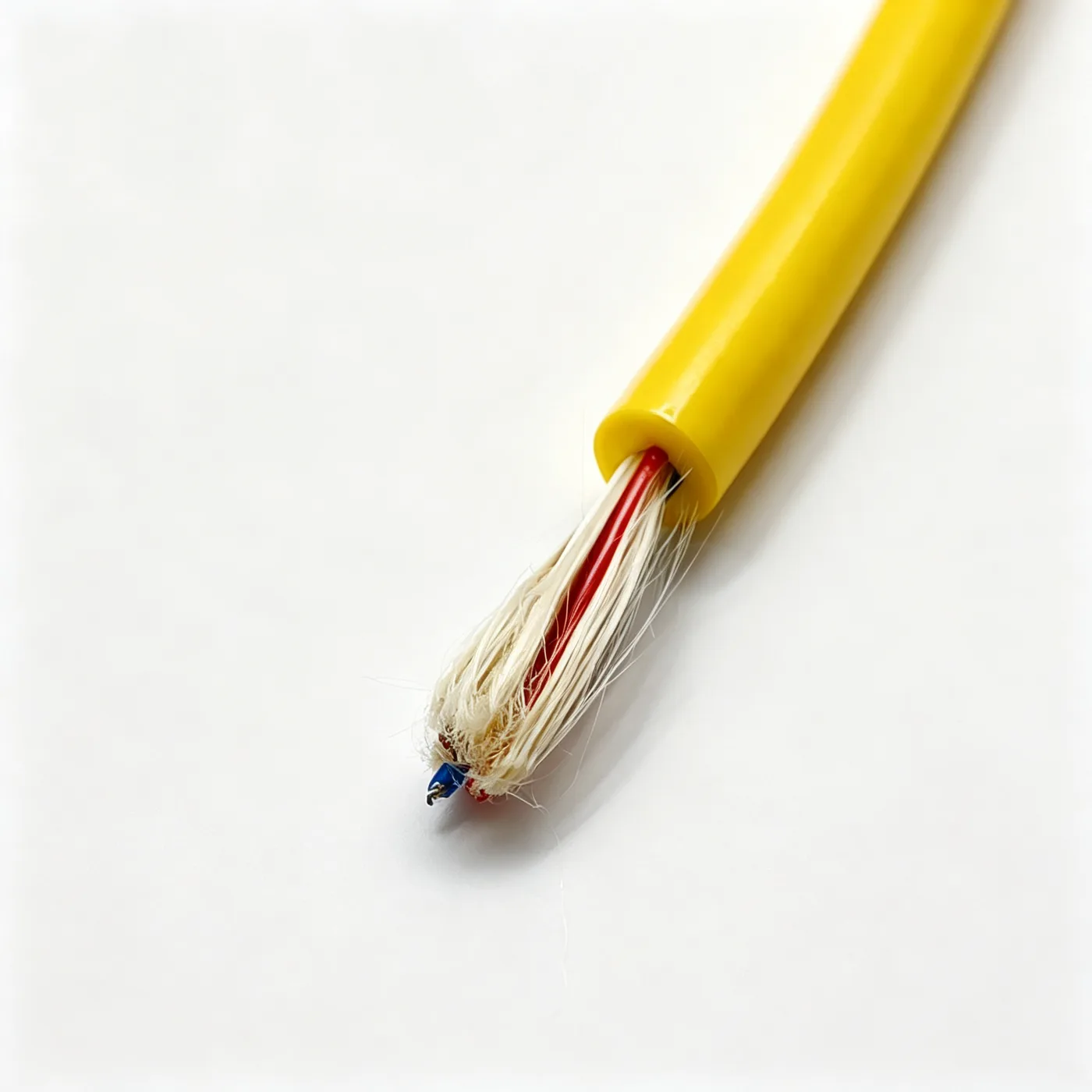

• 填充与隔离：7 根 3000D LCP 纤维沿缆芯填充，同时承担纵向拉力，外层再以无纺布绕包隔离
• 内护套：TPU 发泡，厚 2.9mm，经发泡形成低密度层，是整根缆浮力的主要来源
• 外护套：TPU，薄壁挤出，黄色，包覆在发泡层外侧，承担密封、耐磨与耐水解的作用
• 成品外径：11.8±0.3mm，截面紧凑，整缆密度接近水的密度

导体选用裸铜，是为在水下设备允许的重量范围内获得稳定的导电能力；多股绞合的结构让缆体在收放、绕卷时更容易弯曲，减少反复弯折对铜丝造成的疲劳损伤。绝缘层选用 PE，介电性能稳定、吸水率低，长期浸泡后仍能保持绝缘电阻，同时为后续成缆提供规整的芯线外形。

光纤单元与电力芯线分开成缆，使光信号通道不依赖铜导体，供电与通信各走各的路径，抗电磁干扰能力更好；成缆时用 LCP 纤维填充并兼作承力元件，把拉力交给纤维承担，铜导体只负责导电，避免缆体在受力时被拉细、拉断。

浮力由发泡内护套实现：发泡层在保证强度的前提下把密度降下来，使整缆在水中接近中性。外护套采用薄壁挤出，一方面是让重量可控，另一方面是给发泡层提供一层致密的封闭面，阻隔水分与油污渗入，使发泡结构在长期浸泡中保持稳定。

关键特性

• 接近零浮力：水中自重很小，收放时不会给设备带来明显下坠或上浮的拉扯
• 光电一体：供电与光信号同缆传输，减少线束数量与接头环节
• 承力独立：承力纤维与铜导体分开布置，拉力不直接作用在导电线芯上
• 双层护套：发泡层提供浮力，外层护套提供密封与耐磨保护，两层各司其职
• 柔软易收放：绞合导体配松绞成缆，缆体柔顺，适合绕卷与反复收放
• 耐环境：护套材料耐水解、耐油、耐盐雾，适应长期水下与潮湿工况

电气与机械性能

本产品的额定电压、长期工作温度、最小弯曲半径、允许拉力与直流电阻等指标，会随使用深度、收放方式与配套接头形式变化，本页不作固定标注，以双方确认的规格文件为准；实际使用时应按所选规格核对后再确定安装与牵引方式。

需要时可按项目要求安排导通、绝缘电阻、耐电压、光纤衰减与外形尺寸等检验项目，检验方式与判定依据同样以双方确认的规格文件为准。安装与使用中应避免小半径硬弯、锐边刮擦与过度牵引，接头部位应做防水处理，收放后及时清理缆体表面的泥沙与盐分。

典型应用场景

• 水下机器人与水下作业平台的供电与信号复合传输
• 声呐拖体、水下探测设备的拖曳线缆
• 水下摄像、照明与检测设备的供电与数据回传
• 海洋观测、水文测量与采样设备的布放
• 水下结构检测、打捞与检修作业的临时用缆

在上述场景中，缆体的中性浮力可以减少对设备姿态的影响，光电复合则让设备只需一根缆即可完成供电与通信，作业前的接线与收放准备更为简单；对于需要反复布放回收的场合，柔软度与护套耐磨性直接决定线缆的使用寿命。

选型与定制提示

芯数与导体截面、光纤芯数与光纤类型、成缆节拍与护套厚度都可以按项目需求调整；若设备对重量与浮力平衡有更严格的要求，可在此基础上调整发泡层厚度，使整缆在水中的表现更贴近使用方的预期。

外护套颜色、成品长度、两端接头形式与引出方式也支持定制，长度与接头方案需要与设备端的接口、收放装置和转向滑轮匹配后再确定。对于深度较大或长期浸泡的工况，建议在选型阶段说明使用水深、介质与收放频次，以便确定护套材料与结构层次。

如需与现有设备配套，可提供设备的接口尺寸、允许外径与弯曲空间，湃德电缆可据此给出对应的结构方案与规格建议，具体参数以双方确认的规格文件为准。
